FN-280薄膜边料造粒机调刀教程

注意：调刀过程请切断电源；并确定主轴轴承是完好的，否则会引起刀具损坏。

1.拆掉所有有机玻璃挡板及护板、前机箱盖、后机箱盖。

2.卸掉电机三角皮带

3.卸掉（图1）绿圈内铝座，M8内六角固定螺丝在不锈钢台板下。

4.松开（图1）红圈内的4颗M10内六角螺丝，松开一圈就可以。

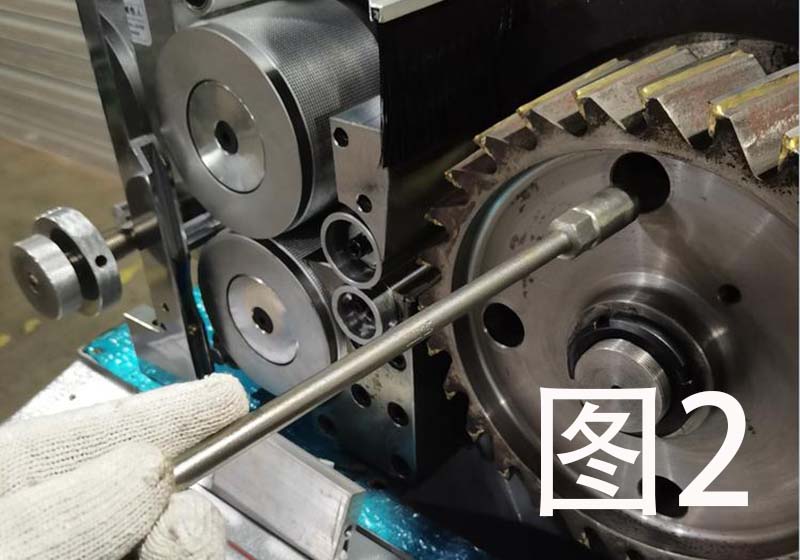

5.松开（图2）动刀后主轴端盖上的4颗M8外六角螺丝。

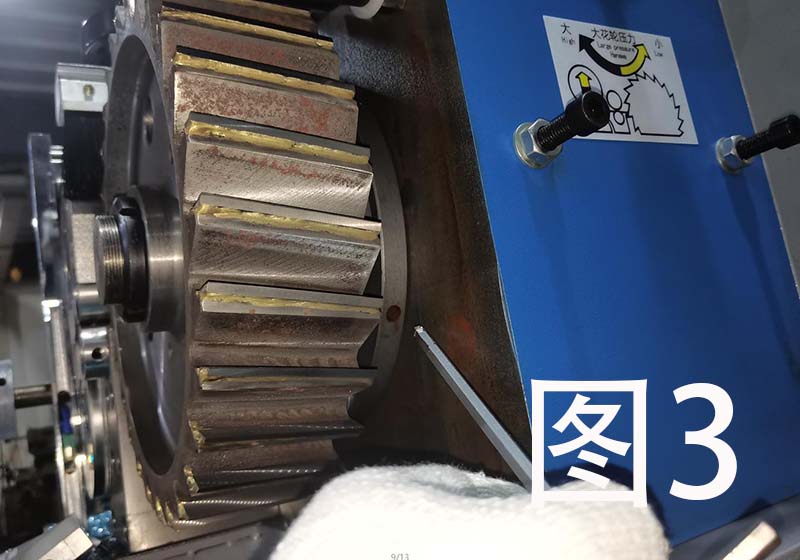

6.定刀主轴是安装在偏心套上，利用铁棍插入端盖侧面孔内，转动端盖即可改变动刀与定刀的间隙（图3）。

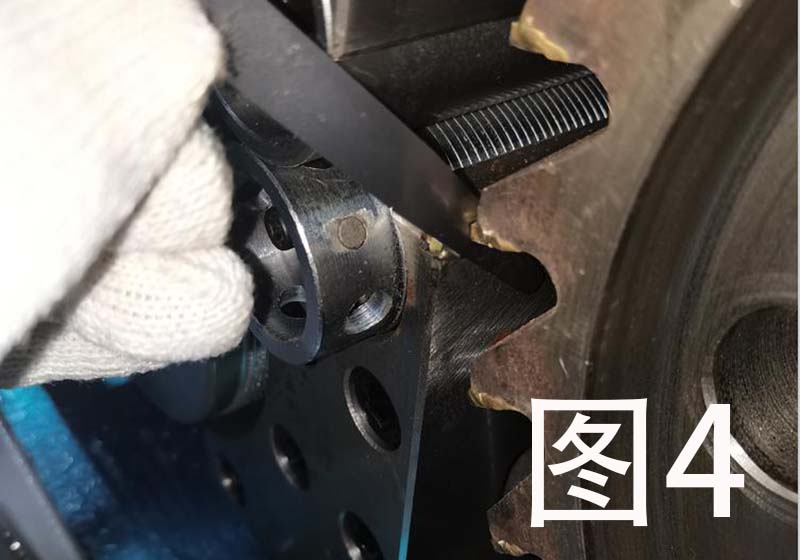

7.利用02毫米的厚薄规测量动刀、定刀刃口的内、外间隙平行度（图4）

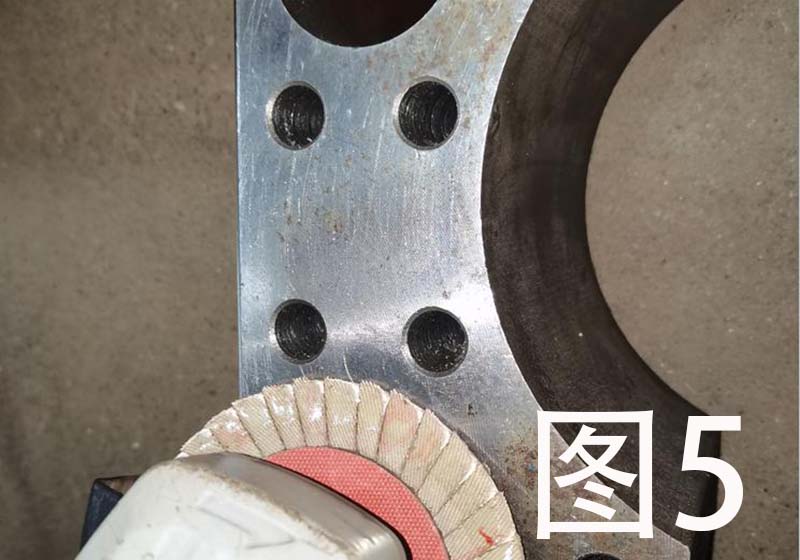

8.如果动刀、定刀刃口平行度超过02以上，就需要使用角磨机或平面磨床修磨定刀的固定面（绝对不能修磨刃口），直至动刀、定刀之间的平行度符合要求。

9.调节动刀、定刀的间隙略大于02毫米，把（图1）四颗红圈内M10内六角螺丝轻拧到位，把（图2）的4颗M8外六角螺丝拧紧后，用手转动刀一周以上，确定没有碰刀后，在转动刀的同时，慢慢用力顶紧（图1）双红圈内的M10内六角螺丝，直至听到轻微檫刀声音，再回退螺丝到没檫刀声的位置。

10.装回电机皮带、铝座、有机玻璃挡板、护板、后盖板等部件，上电开机前，先用手转动动刀，确认动刀与定刀无碰撞后，慢速开机，再次聆听动刀、定刀是否有檫刀声音，如有檫刀声音，再次调节双红圈内M10内六角螺丝，直至动刀、定刀间隙最小，而无檫刀声为止。
