ZL-180薄膜边料造粒机调刀教程

注意：调刀过程请切断电源；并确定主轴轴承是完好的，否则会引起刀具损坏。

1、拆掉（图A）绿圈不锈钢护罩。

2、松开（图A）红圈内的四颗M10内六角螺丝（松开一圈即可开）。

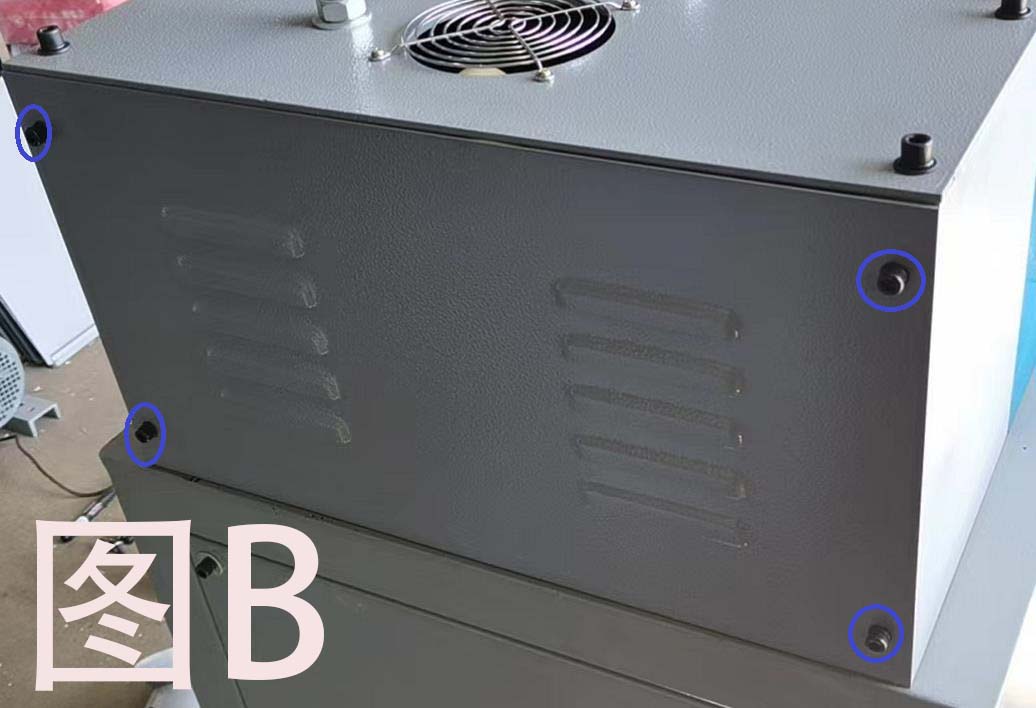

3、拆开（图B）蓝圈内的四颗M6内六角螺丝，打开盖板，并卸掉电动机的三角皮带。

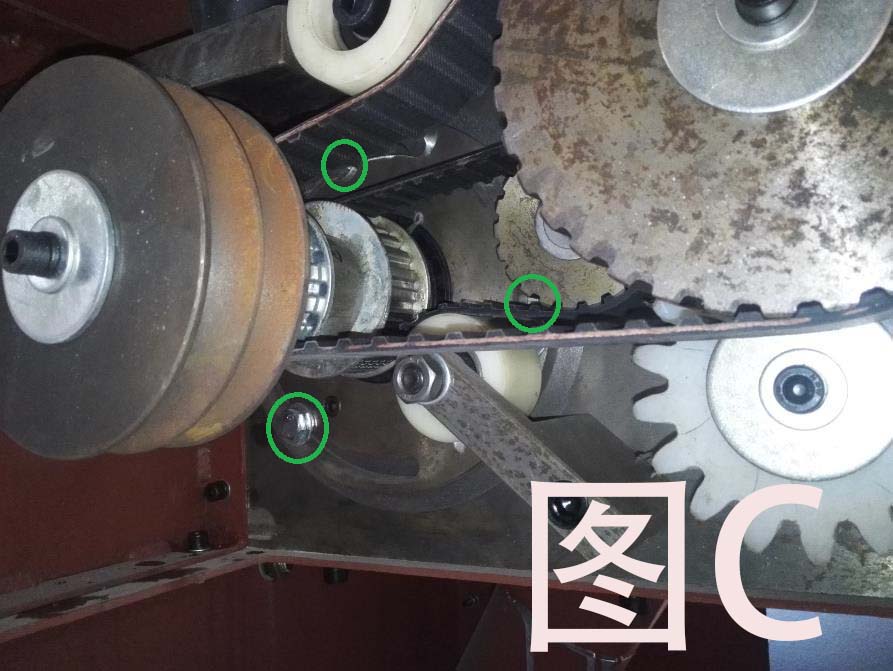

4、松开（图C）绿色圈内的3颗M8外六角螺丝：

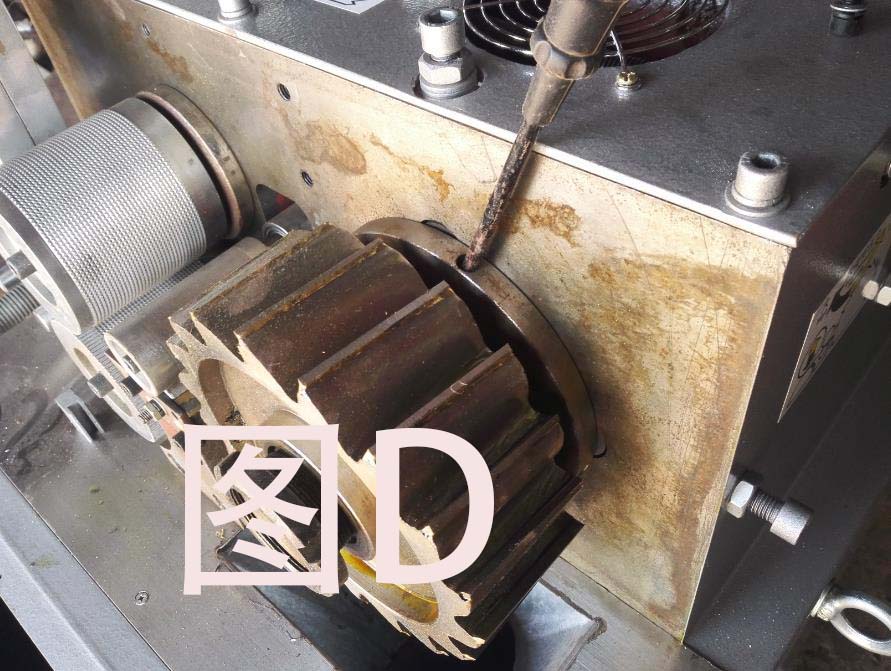

5、把铁棍插入（图D）动刀后的端盖侧孔，转动偏心套，即可调节动刀、定刀的间隙。

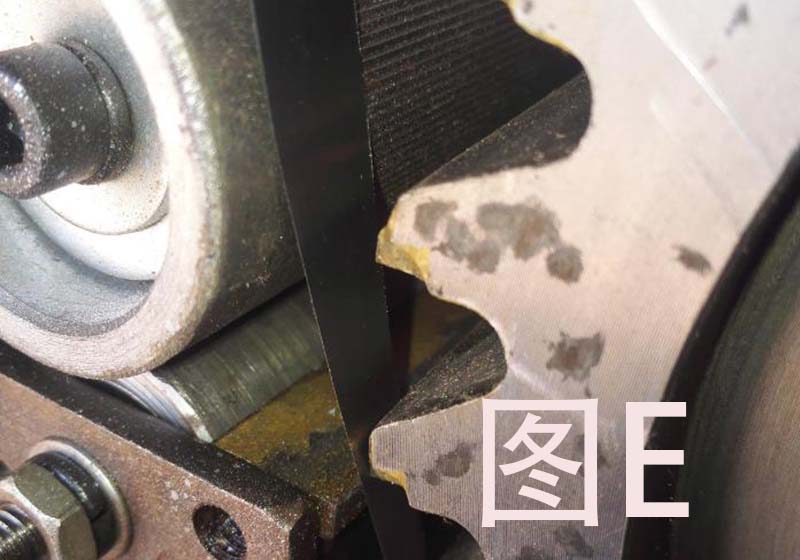

6、利用02毫米的厚薄规测量动刀、定刀刃口的平行度（图E）

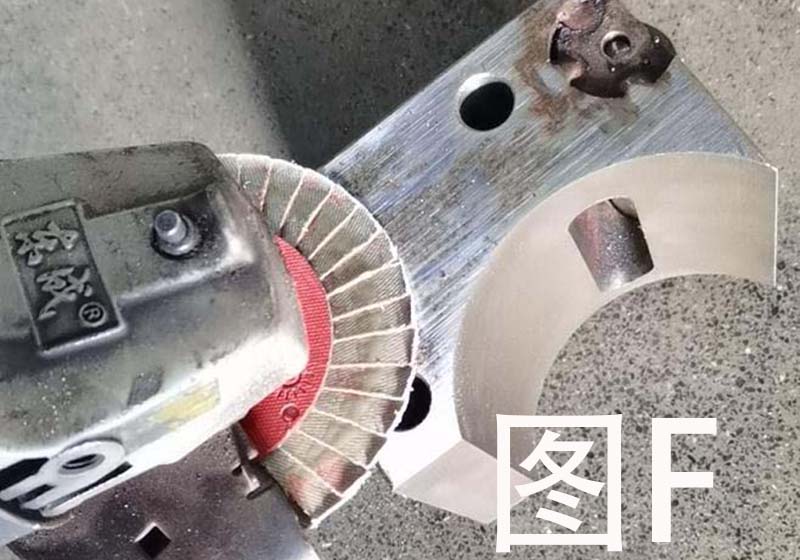

7、如果动刀、定刀刃口平行度超过02以上，就需要使用角磨机或平面磨床修磨定刀的固定面（绝对不能修磨刃口），直至动刀、定刀之间的平行度符合要求。（图F）

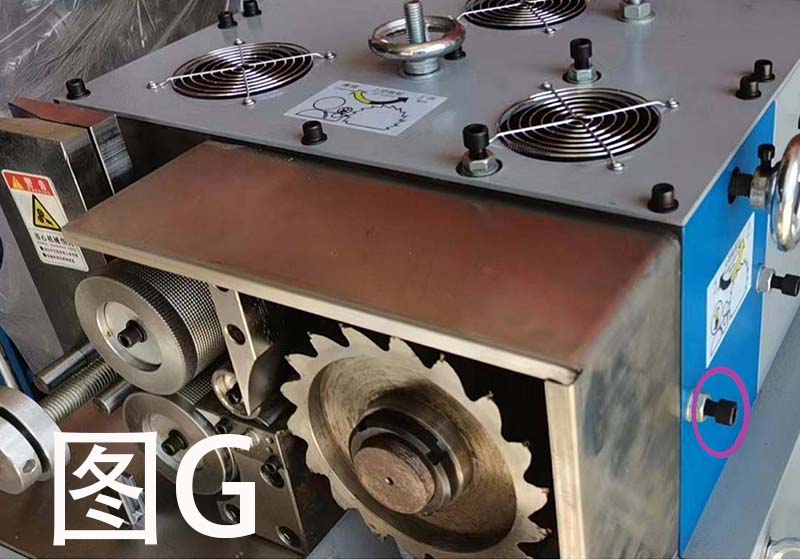

8、转动动刀后的端盖，调节动刀、定刀的间隙略大于0.02毫米，把（图A）四颗红圈内M10内六角螺丝轻拧到位，把（图C）绿圈内的三颗M8外六角螺丝拧紧。用手转动刀一周以上，确定没有碰刀后，在转动刀的同时，慢慢用力顶紧（图G）紫圈内的M10内六角螺丝，直至听到轻微檫刀声音，再回退螺丝到没檫刀声的位置。

9、装回电机皮带、不锈钢挡板、后盖板等部件，上电慢速开机，再次聆听动刀、定刀是否有檫刀声音，如有檫刀声音，再次调节紫圈内M10内六角螺丝，直至动刀、定刀间隙最小，而无檫刀声为止。
